I de siste årene har det vært en stor utvikling til informasjon og tilgang på kartdata med en meget god presisjon av denne informasjon. Norge har blitt laser skannet, og det har blitt tilgjengelig for alle å hente disse data.
Prosessen ved å lage et kart har blitt mye enklere i de siste årene, siden data fra apper og GPS spor kan lastes direkte inn i ditt prosjekt og bruke diverse internett sider for henting av data.
GEO referere kart
Skal kartet ditt brukes elektronisk, må det GEO refereres.
En hoved regel er å GEO referere kartet før du begynner å tegne kartet.
I OCAD brukes UTM som referansesystem. Du kan lese mer om UTM på siden https://snl.no/UTM
Hvilket område

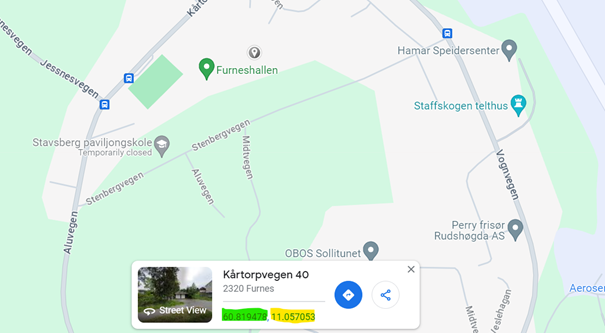

Finn ditt område ved å åpne Google maps https://www.google.no/maps klikk på et punkt du vil ha som senter av ditt kart. Behøver ikke å vøre helt nøyaktig hvor du setter punktet. Punktet brukes som relativ referanse.
Klikk på et sted som vil være innenfor ditt prosjekt.
En liten “boks” vises nederst i vinduet.
Det gule tallet viser Østlig koordinat (11.0544781).
Det grønne tallet viser Nordlig koordinat (60.8194806).
Disse tallene skal brukes for å finne GEO referanse for prosjektet.,
Konvertere koordinatene

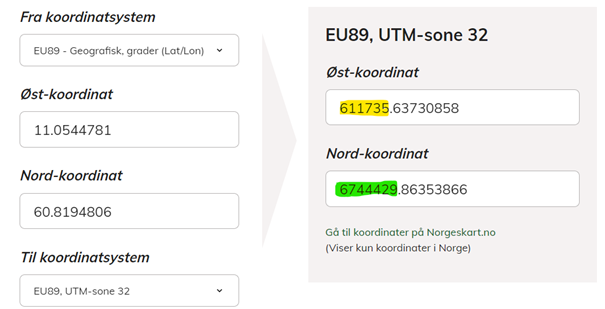

Åpne Kartverkets nettside for å konvertere koordinatene. Tast inn Øst og Nord koordinat.
https://www.kartverket.no/til-lands/posisjon/transformere-koordinater-enkeltvis
Oppdatere ocad med koordinater og UTM sone

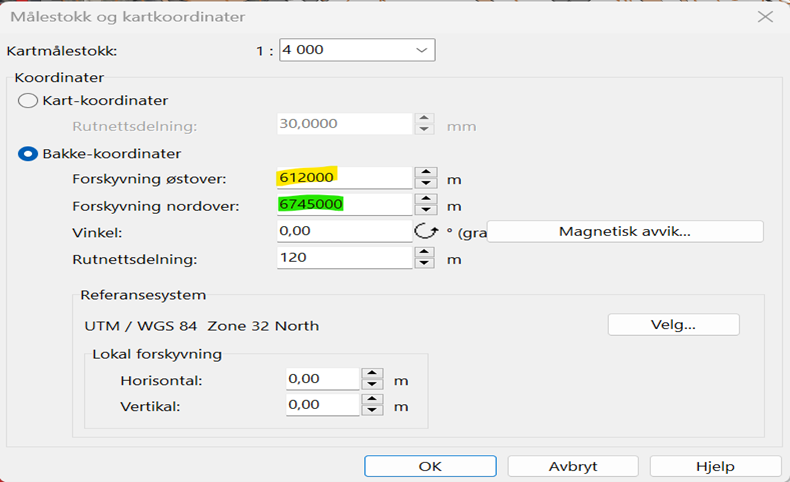

- Åpne OCAD med det prosjektet du jobber med og velg fanen Kart
- Velg Målestokk og kart koordinater
- Tast inn forskyvning østover (611735) tallene før punktum.
- Tast inn forskyvning nordover (6744429) tallene før punktum.
- Trykk på Velg

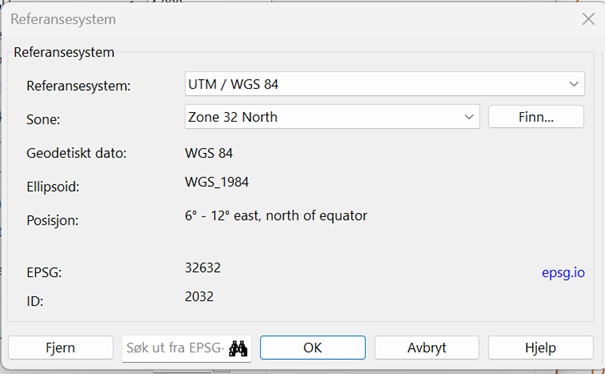

- Sjekk at det er riktig Referansesystem
- Velg UTM-sone. Samme UTM-sone som du oppga på Kartverkets konverterings side.
- Klikk på OK for å avslutte.
- Lagre OCAD prosjektet og du er ferdig med å GEO referere kartet ditt.
Da er det klart for å start tegning av kartet, starter med å importere høyde data (Laser data), så importeres data fra Open Street Map og alle de andre bakgrunns bildene som trengs for å tegne ett godt grunnlag for senere synfaring.
